Pengertian Operasi Aritmathic and Logic Unit (ALU) - Lengkap dengan Gambar

 ARITMATHIC and Logic Unit

 ALU, singkatan dari Arithmetic And Logic Unit (bahasa Indonesia: Unit Aritmatika dan Logika), adalah salah satu bagian dalam dari sebuah mikroprosesor yang berfungsi untuk melakukan operasi hitungan aritmatika dan logika. Contoh operasi aritmatika adalah operasi penjumlahan dan pengurangan, sedangkan contoh operasi logika adalah logika AND dan OR. tugas utama dari ALU (Arithmetic And Logic Unit)adalah melakukan semua perhitungan aritmatika atau matematika yang terjadi sesuai dengan instruksi program.

Arithmatic and Logic Unit (ALU), adalah salah satu bagian/komponen dalam sistem  di dalam sistem komputer berfungsi melakukan operasi/perhitungan aritmatika dan logika (seperti penjumlahan, pengurangan dan beberapa logika lain), AlU bekerja besama-sama memori. Dimana hasil dari perhitungan di dalam ALU di simpan ke dalam memori.

ALU melakukan operasi arithmatika dengan dasar pertambahan, sedang operasi arithmatika yang lainnya, seperti pengurangan, perkalian, dan pembagian dilakukan dengan dasar penjumlahan. sehingga sirkuit elektronik di ALU yang digunakan untuk melaksanakan operasi arithmatika ini disebut adder. Tugas lalin dari ALU adalah melakukan keputusan dari operasi logika sesuai dengan instruksi program. Operasi logika (Logical Operation) meliputi perbandingan dua buah elemen logika dengan menggunakan operator logika, yaitu:

•  sama dengan (=)
•  tidak sama dengan (<>)
• kurang dari (<)
• kurang atau sama dengan dari (<=)
• lebih besar dari (>)
• lebih besar atau sama dengan dari (>=)

Sumber : teknowacana.blogspot.com

Fungsi-fungsi yang didefinisikan pada ALU adalah Add (penjumlahan), Addu (penjumlahan tidak bertanda), Sub (pengurangan), Subu (pengurangan tidak bertanda), and, or, xor, sll (shift left logical), srl (shift right logical), sra (shift right arithmetic), dll.

Ide mengenai satu adder umum yang mampu menambahkan dua register bersama-sama dan menyimpan hasilnya dalam register lainnya merupakan prinsip yang mendasar pada ALU. Sehingga ALU didefinisikan sebagai sebuah unit yang berisi sirkuit untuk menjalankan sekumpulan operasi mikro aritmatika dan logika. Dua fungsi ALU ditunjukkan sebagai berikut :

Sumber : teknowacana.blogspot.com

            Sejumlah n baris input dari A dan B dihubungkan dengan blok fungsi f1 dan f2. Kemudian sejumlah n baris output pada blok tersebut dihubungkan dengan sejumlah n multiplexer (MUX). Tergantung dari operasi mikro tertentu yang harus dijalankan maka baris seleksi akan di-set untuk memilih baris output fungsi yang semestinya untuk sejumlah n baris dari R, yaitu hasil operasi ALU. Jumlah baris seleksi yang diperlukan tergantung pada jumlah fungsi di dalam ALU, pada bagian ini ada dua input n-bit, yaitu A dan B, dan sebuah output n-bit, yaitu R.

Fungsi Aritmatika pada sebuah ALU biasanya mencakup integer, floating-point (real) dan desimal berkode biner. Disini operasi yang terjadi adalah penambahan, pengurangan, perkalian dan pembagian.

Fungsi Logika pada ALU lebih sederhana. Untuk segala operasi logika yang ingin diterapkan, maka hanya perlu memuat sejumlah n gerbang logika tertentu untuk operasi tersebut (satu untuk setiap pasangan bit input).

Sumber : teknowacana.blogspot.com

Selain itu pula ALU dapat digunakan sebagai Pergeseran, dengan menerapkan sirkuit geser kombinasional yang dikenal sebagai skalar posisi. Karena kita ingin menjalankan pergeseran bersamaan dengan fungsi aritmatika atau logika, seperti pada perkalian atau pengepakan string, maka akan lebih efisien untuk men-set penggeser diluar ALU. Dengan cara ini dapat ditambahkan dua angka dan menggeser seluruh hasil dalam satu langkah daripada meneruskan hasilnya ke input  ALU lagi dan kemudian mensetup ALU untuk menggeser angka tersebut.

Perhitungan dalam ALU menggunakan kode biner, yang merepresentasikan instruksi yang akan dieksekusi (opcode) dan data yang diolah (operand). ALU biasanya menggunakan sistem bilangan biner two’s complement.

ALU mendapat data dari register. Kemudian data tersebut diproses dan hasilnya akan disimpan dalam register tersendiri yaitu ALU output register, sebelum disimpan dalam memori.

Pada saat sekarang ini sebuah chip/IC dapat mempunyai beberapa ALU sekaligus yang memungkinkan untuk melakukan kalkulasi secara paralel. Salah satu chip ALU yang sederhana (terdiri dari 1 buah ALU) adalah IC 74LS382/HC382ALU (TTL). IC ini terdiri dari 20 kaki dan beroperasi dengan 4x2 pin data input (pinA dan pinB) dengan 4 pin keluaran (pinF).

3.1 Operasi Aritmatik

Dasar operasi aritmatik adalah PENJUMLAHAN dan PENGURANGAN, sedangkan operasi selanjutnya yang dikembangkan dari kedua operasi dasar tersebut adalah operasi PERKALIAN dan operasi PEMBAGIAN.

3.1.1 Penjumlahan Bilangan

3.1.1.1 Penjumlahan Bilangan Biner

Pada penjumlahan berlaku aturan seperti di bawah ini ,

0  +  0	= 0
0  +  1	= 1
1  +  0	= 1
1  +  1	= 0 / + 1 sebagai carry
1  +  1  +  1	= 1 / + 1 sebagai carry

Sebagai cara penjumlahan bilangan desimal yang Anda kenal sehari-hari, penjumlahan bilangan biner juga harus selalu memperhatikan carry (sisa) dari hasil penjumlahan pada tempat yang lebih rendah.

Contoh :

Dalam contoh diatas, telah dilakukan penjumlahan 8 bit tanpa carry, sehingga hasil penjumlahnya masih berupa 8 bit data. Untuk contoh berikutnya akan dilakukan penjumlahan 8 bityang menghasilkan carry.

Contoh :

Hasil penjumlahan diatas menjadi 9 bit data, sehingga untuk 8 bit data, hasil penjumlahannya bukan merupakan jumlah 8 bit data A dan B tetapi bit yang e-8 (dihitung mulai dari 0) atau yang disebut carry juga harus diperhatikan  sebagai hasil penjumlahan.

3.1.1.2 Penjumlahan Bilangan Oktal

Proses penjumlahan bilangan oktal sama seperti proses penjumlahan bilangan desimal. Sisa akan timbul / terjadi jika jumlahnya telah melebihi 7 pada setiap tempat.

Contoh :

3.1.1.3 Penjumlahan Bilangan Heksadesimal

Dalam penjumlahan bilangan heksadesimal, sisa akan terjadi jika jumlah dari setiap tempat melebihi 15.



3.1.2 Pengurangan Bilangan

3.1.2.1 Pengurangan Bilangan Biner

Pada pengurangan bilangan biner berlaku aturan seperti di bawah ini,

0  -  0	= 0
0  -  1	= 1 / -1 sebagai borrow
1  -  0	= 1
1  -  1	= 0
0  -  1  -  1	= 0 / - 1 sebagai borrow
1  -  1  -  1	= 1 / -1 sebagai borrow

Pada pengurangan jika bilangan yang dikurangi lebih kecil dari pada bilangan pengurangnya maka dilakukan peminjaman (borrow) pada tempat yang lebih tinggi.

Contoh :

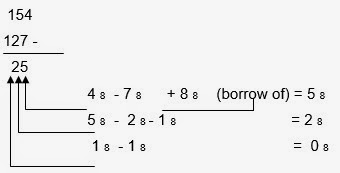

3.1.2.2 Pengurangan Bilangan Oktal

Pada pengurangan jika bilangan yang dikurangi lebih kecil dari pada bilangan pengurangnya maka dilakukan peminjaman (borrow) pada tempat yang lebih tinggi (dengan nilai 8).

Contoh :



3.1.2.2 Pengurangan Bilangan Heksadesimal

Pada pengurangan jika bilangan yang dikurangi lebih kecil dari pada bilangan pengurangnya maka dilakukan peminjaman (borrow) pada tempat yang lebih tinggi (dengan nilai 16).

Contoh :

3.1.3 Increment dan Decrement

Increment (bertambah) dan Decrement (berkurang) adalah dua pengertian yang sering sekali digunakan dalam teknik miroprosessor. Dalam matematik pengertian increment adalah Bertambah Satu dan decrement artinya Berkurang Satu.

3.1.3.1 Increment Sistem Bilangan

Seperti penjelasan diatas bahwa increment artinya bilangan sebelumnya ditambah dengan 1.

Contoh :

3.1.3.2 Decrement Sistem Bilangan

Decrement diperoleh dengan cara mengurangi bilangan sebelumnya dengan 1.

Contoh :



Lebih lanjut klik disini
